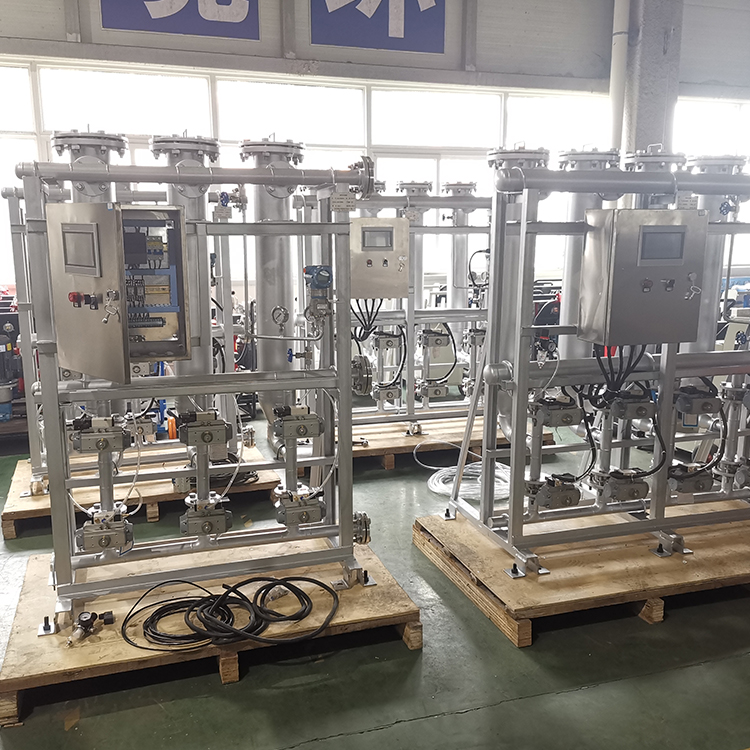

模塊反沖洗過濾器采用PLC全智能控制，可以長期在線過濾，且可以不停機的情況下進行濾芯的反洗再生。自動反沖洗過濾器由進口閥和出口閥連接到總管線上的一個或多個過濾回路組成，每個過濾回路被稱為“一列”，每列過濾器有數個過濾單元組成。每列過濾器的過濾單元的個數及反沖洗過濾器的總列數要根據所要求的工藝特性即流量、流速、粘度、介質中的顆粒平均含量和一些其它過程參數確定。正常工作時，原料介質經過過濾器的進口閥門進入過濾器的殼體下部，然后由外向內通過濾芯，進入過濾器上部，并通過出口進入后面工序，液體內的雜質就被濾芯攔截在濾芯的外表面，當濾芯表面的雜質越積越多，逐漸形成濾餅時，濾芯的有效過濾面積減少，進出口的壓差逐漸升高，當壓差達到設定值時，控制程序按照所編程序輸出信號，控制各閥門的執行機構動作進行反洗，反洗期間只有一組過濾單元處于反沖洗狀態，而其它各組過濾單元一直處于在線工作狀態，可以不間斷地過濾原料介質，反沖洗形式有兩種，即內反沖洗和外沖反洗。

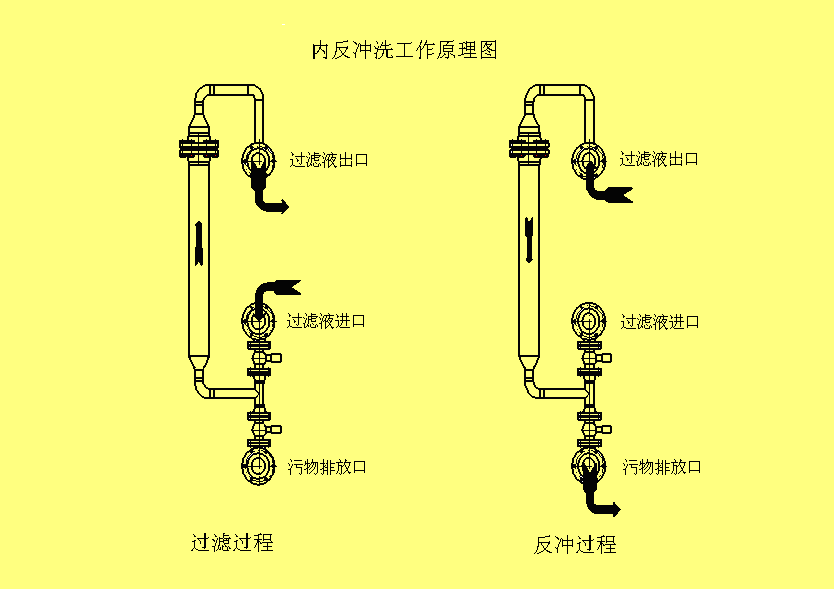

內反沖洗是利用濾后原料作為反沖洗介質，當控制系統接收到反洗信號時，過濾器的一個過濾單元原料液進口閥關閉，排污閥打開，在自身壓力的作用下，過濾液反向流動，將過濾元件的外表面上堆積的固體顆粒沖洗掉并排入污油管中，然后關閉排污閥，打開原料進口閥，該組過濾單元投入過濾，下組過濾單元進行反洗，直到所有的過濾單元逐個反洗完畢，反洗結束，過濾器進入正常運行狀態，等待下次反洗信號的到來。內反沖洗適用于原料介質中膠質含量少，流動性好，出口壓力大于0.4MPa的場合。

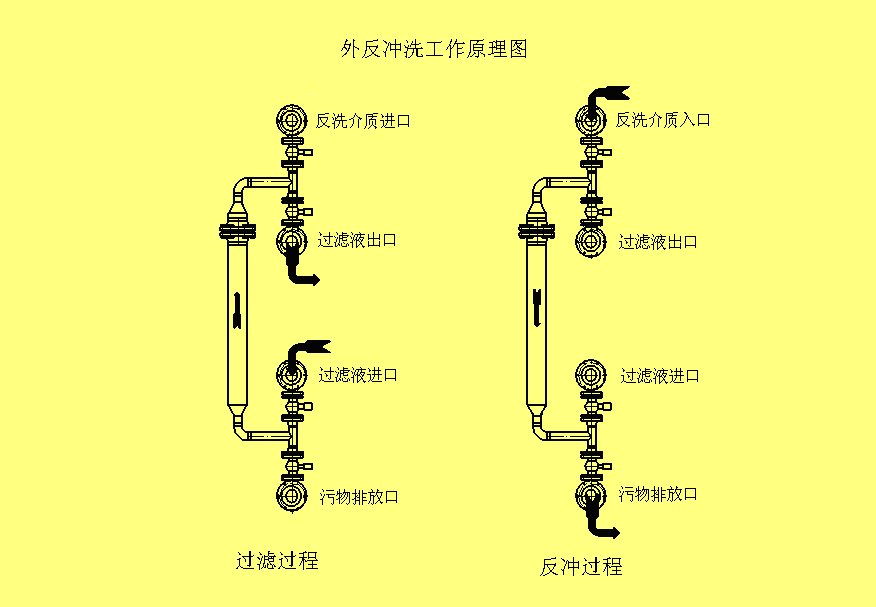

外反沖洗是利用其它氣體反洗介質，對罐內液體進行加壓反沖洗，當控制系統接收到反洗信號時，過濾器的一個過濾單元的原料液進、出口閥關閉，反洗介質進口閥和排污閥打開，過濾液在氣體壓力的推動下，反向流動，將過濾元件的外表面上堆積的固體顆粒沖洗掉并排入污油管中，然后關閉反洗介質進口閥和排污閥，打開原料進、出口閥，該組過濾單元投入過濾，下組過濾單元進行反洗，直到所有的過濾單元逐個反洗完畢，反洗結束，過濾器進入正常運行狀態，等待下次反洗信號的到來。外反沖洗適用于原料介質中膠質含量較多，流動性較差，出口壓力小于0.4MPa的場合。
